Датчики давления в шинах как работают


Как работают датчики давления в шинах — ДРАЙВ

Первый патент на шину был получен в 1846 году, и с тех пор колёса постоянно прокалываются. Любому ясно, что спустившая покрышка не сулит ничего хорошего. Да и упавшее давление может быть весьма опасно: недаром в разделе «Ежедневное обслуживание» инструкции по эксплуатации автомобиля пункт «Проверка давления в шинах» стоит одним из первых.

Когда шина «испускает дух», сопротивление качению значительно увеличивается. К чему это ведёт? К повышению расхода топлива, повышенному износу шин и, конечно же, к боковому уводу автомобиля. Причём небольшой такой увод в сторону можно списать на уклон дороги или колею. Так что водитель, по ошибке или неопытности, может продолжать движение довольно долго. И самое опасное в этом то, что при экстренной ситуации, например, при резком манёвре или торможении подспущенная покрышка может сорваться с диска или провернуться. А здесь и до аварии недалеко.

Стало быть, с этим безобразием нужно бороться всеми силами. И чем раньше водитель заметит потерю давления, тем лучше. Конечно, самый простой способ — перед поездкой проверить давление, поочерёдно присоединив к каждому колесу насос или манометр. Но мы с вами народ ленивый и забывчивый. Да и удовольствие ковыряться на морозе или в дождь с какими-то приборами невелико. Тем более что есть уже целый ворох систем, умеющих проверять это самое давление.

Колпачки китайского производства сигнализируют о падении давления изменением цвета. Информативность хороша, точность под вопросом.

Самая простая из них — это специальные колпачки с цветовыми индикаторами, которые устанавливаются вместо штатных на вентили подкачки. Упало давление ниже, допустим, двух атмосфер — под прозрачной крышечкой такого чудо-колпачка появится предупреждающая жёлтая (оранжевая, фиолетовая) полоска. Ага, понятно, с колесом что-то неладное, надо проверить. Опустилось давление ещё ниже — колпачок «окрасится» в другой, как правило, красный цвет, который будет говорить о критичности происходящего. Достоинство такого подхода — простота. Минус — недостаточно хорошая информативность. Ведь колпачки можно увидеть только во время остановки. И всё равно, обойти перед поездкой автомобиль, посмотрев на цвета колпачков, намного проще, чем мерить каждый раз давление.

Ещё один недостаток — колпачки начинают информировать об изменении давления толь

Датчики давления в шинах — какие выбрать — журнал За рулем

Давление в шинах многие проверяют два раза в год во время сезонной смены шин. Причем многие верят на слово работнику шиномонтажа: если он сказал, что все в порядке, то владелец машины забывает о проблеме еще на полгода. Между тем неправильное давление в шинах может быть опасно.

Чем опасно неправильное давление в шинах?

Материалы по теме

Недостаточно накачанные шины испытывают увеличенную нагрузку на боковины. Это негативным образом влияет на целый ряд показателей автомобиля:

  • ухудшается управляемость;

  • растет тормозной путь;

  • увеличивается расход топлива;

  • повышенное внутреннее трение вызывает нагрев, что ведет к ускоренному разрушению шины (трещины, расслоение, разрыв).

В свою очередь, сильно перекачивать шины также вредно по ряду причин. Такие шины:

  • легче повредить как выступами, так и впадинами на дороге;

  • увеличивают тормозной путь из-за уменьшения площади пятна контакта с дорогой;

  • делают автомобиль жестким и малокомфортным при движении.

При этом и недостаточное, и избыточное давление приводит к неравномерному износу протектора, что снижает срок службы шины.

Какое давление в шинах правильное?

Указанное производителем на стойке водительской двери или на внутренней стороне лючка бензобака оптимальное давление в колесах актуально для холодных шин. Понятие «холодные» говорит о том, что проверять давление рекомендуется на постоявшем несколько часов автомобиле.

Как появились системы контроля давления в шинах?

Подобные системы появилась на военной технике вместе с возможностью подкачки шин. В кабине стоял стрелочный манометр, по которому контролировалось давление в системе, и тут же был расположен кран, позволяющий снизить давление в шинах для повышения проходимости, подкачать их на твердых покрытиях, а также обеспечить непрерывную подачу воздуха в систему при повреждении шины пулями или осколками.

Армейские грузовики первыми в истории обрели систему контроля за давлением в шинах.

Армейские грузовики первыми в истории обрели систему контроля за давлением в шинах.

Штатные системы

Избежать неприятностей, которые могут возникнуть даже от кратковременного движения на спущенном колесе, помогают системы контроля давления в шинах. В инструкциях по эксплуатации, прилагаемых к автомобилям, такое устройство называют TPMS (Tires Pressure Monitoring System). У истоков применения таких систем стояли американские фирмы. Автопроизводители начали применять TPMS на серийных автомобилях еще в конце 90-х годов прошлого века. А с 2008 года контроль давления в шинах стал обязательным для всех продаваемых на внутреннем рынке США легковушек и пикапов. Такие системы контроля за давлением (часто и температурой) получают все более широкое распространение и в нашей стране. Иногда в качестве опции.

На современных автомобилях ценой от миллиона можно встретить штатные датчики давления в шинах.

На современных автомобилях ценой от миллиона можно встретить штатные датчики давления в шинах.

Материалы по теме

Самой простой по конструкции является система косвенного измерения давления, вообще не требующая никаких дополнительных блоков. Она представляет собой дополнительную программу, зашитую в блок управления ABS. Работа системы основана на том, что у спущенного колеса становится меньше радиус качения и, соответственно, такое колесо проходит за один оборот меньшее расстояние, чем исправное колесо. Датчики частоты вращения колес ABS определяют расстояние, проходимое каждой шиной за один оборот. Сигналы датчиков сравниваются в блоке ABS с контрольными параметрами. При расхождении значений загорается индикатор или появляется текстовое сообщение на панели приборов и звучит предупреждающий сигнал. В такой системе всегда предусмотрена калибровка. Вручную осуществляется адаптация к давлению воздуха в шинах в случае их замены или проведения каких-либо ремонтных работ с ходовой частью.

Нештатные устройства

Существуют и нештатные системы контроля давления в шинах. Вначале рассмотрим таковые с датчиками, непосредственно измеряющими давление внутри шины и передающие по радиоканалу сигналы на приемное устройство, обычно совмещенное с индикаторным дисплеем. Такие датчики обязательно снабжаются источниками энергии в виде малогабаритных батарей, но могут значительно различаться по исполнению. Когда-то датчики устанавливали прямо в центральной канавке колесного диска с помощью ленты, проходящей по канавке. Подобная конструкция уже устарела, и сегодня гораздо чаще используются датчики, закрепленные на внутренней стороне колесного вентиля.

Датчики системы контроля за давлением в шинах, совмещенные с колесными вентилями. Такие весят до 50 г.

Датчики системы контроля за давлением в шинах, совмещенные с колесными вентилями. Такие весят до 50 г.

Для монтажа такого датчика на автомобиль нужно разбортировать колесо, извлечь штатный вентиль и на его место установить датчик. Затем — монтаж покрышки, балансировка и установка дисплея.

В состав системы контроля давления в шинах, предназначенной для легковых автомобилей, включены четыре датчика и приемник с дисплеем. Все датчики имеют собственные батарейки, обеспечивающие непрерывную работу в течение трех-пяти лет (информация сбрасывается на приемник короткими импульсами раз в минуту, а то и реже). Общение с приемником осуществляется по радиоканалу, «прописка» датчика на определенном колесе — автоматически либо вручную.

Обычно масса датчика не превышает 20г.

Обычно масса датчика не превышает 20г.

Материалы по теме

Весьма важен вес самих датчиков. От этого зависит, не придется ли приклеивать с противоположной стороны «гантелю», чтобы отбалансировать колесо. Также надо учесть, что при движении покрышка нагревается, что приводит к росту давления, поэтому многие датчики определяют и температуру воздуха в шине. При расчете показываемых на экране величин приемник учитывает поправку на температуру. Еще система способна отличить очень медленное, естественное снижение давления от быстрой утечки воздуха в результате прокола.

В продаже есть и другие датчики давления воздуха в шинах, которые наворачиваются на резьбу вентилей снаружи колеса. Такая конструкция обеспечивает весьма быстрый монтаж своими силами. А принимать сигнал и показывать давление на рабочем месте водителя может специальное устройство, но порой используется и смартфон владельца, принимающий сигнал от датчиков по протоколу Bluetooth.

Информация о давлении и температуре в шинах на экране смартфона.

Информация о давлении и температуре в шинах на экране смартфона.

Главный недостаток — такие датчики не защищены от хищения, а потому менее предпочтительны.

Набор датчиков и принимающее устройство, выдающее показания на смартфон.

Набор датчиков и принимающее устройство, выдающее показания на смартфон.

А так выглядит смонтированный датчик.

А так выглядит смонтированный датчик.

Значительные размеры таких датчиков обусловлены необходимостью установки в них элемента питания.

Однако есть и более компактные варианты:

Прост

как работает, что такое TPMS, где стоят, как установить датчики давления в шинах,

Безопасная эксплуатация автомобиля требует обязательного соблюдения целого ряда правил и требований. Одно из них — контроль давления в шинах. Если раньше было достаточно «попинать» колёса, то сейчас такого уже зачастую недостаточно. Связано это с обеспечением безопасности при движении. Заметным стало влияние состояния шин на поведение автомобиля — скорости значительно выросли. Поэтому всё чаще автомобили стали оснащать датчиками давления в шинах.

Какая между ними связь

При равномерном прямолинейном движении машины все просто прекрасно, элементы и узлы автомобиля работают согласованно, нет никаких дополнительных воздействий извне. Однако картина выглядит совсем по-другому, когда приходится выполнять какой-то маневр, например — поворот. Как видно из рисунка ниже, каждое колесо при этом движется по своей траектории.

А значит, нагрузка на каждом из них будет разная. Элементы конструкции автомобиля компенсируют этот разброс, например дифференциал позволяет колесам вращаться с разной скоростью. Но считается, что размеры всех колес одинаковые. А зачастую это не всегда так. Давление в шинах автомобиля может быть разным, вследствие чего размер колес, пусть незначительно, но будет отличаться, что приведет к изменению сил, действующих на каждое из них.

Следствием этого станет возникновение дополнительных сил, влияющих на устойчивость автомобиля, что сказывается на его поведении. А кроме того, возникает еще один немаловажный аспект — экономичность эксплуатации автомобиля и надежность самих шин. На рисунке ниже показано, как недостаточное или избыточное давление сказывается на их ресурсе.

Кроме того, надо отметить, что вследствие изменения давления меняются сцепные характеристики колеса и дороги.

Как со всем этим бороться

Способ один — постоянный контроль состояния шин. Как проверить их состояние во время движения? Обеспечивает это датчик давления в шинах. Конечно, можно и так, как делали раньше — либо во время остановок визуально оценить, как накачаны шины, либо использовать манометр. Но сейчас у многих автопроизводителей для этих целей применяется система TPMS — Tires Pressure Monitoring System, или система контроля давления в шинах.

Возможны варианты

Наверное, имеет смысл рассмотреть различные системы контроля давления. Их можно разделить на:

  • механические;
  • электронные.

Электронные системы в свою очередь бывают:

  • косвенные, осуществляющие контроль давления в шинах благодаря измерению сопутствующих параметров;
  • прямого измерения, непосредственно контролирующего, как меняется давление при движении.

В свою очередь системы прямого измерения делятся на:

  • внутренние, когда датчики размещаются внутри колеса;
  • внешние, установить которые можно снаружи на вентиль.

Во всех перечисленных случаях, кроме механических систем, речь идет непосредственно о датчиках и связанных с ними блоках электроники и передачи данных. Более подробно этого мы коснемся немного позже, рассматривая датчики давления в шинах. Обычно система отображения информации (монитор) располагается в салоне.

Механические системы контроля давления воздуха

По сути дела, это миниатюрные манометры, рассчитанные на измерение давления в определенном диапазоне. Внешний вид подобных датчиков приведен ниже.

Устанавливая на вентиль колпачки-манометры, можно оперативно определить давление в шинах. Они прочно держатся и во время движения, а цвет индикатора свидетельствует о текущем состоянии колеса. Однако при всей дешевизне и простоте датчиков-колпачков, им присущи очень серьезные недостатки:

  • Подобный датчик давления в шинах позволяет узнать (оценить) их техническое состояние только во время стоянки. То есть он ничем практически не отличается от обычного манометра, даже можно сказать, что представляет собой его упрощенную версию, так как контролирует давление в достаточно узком диапазоне.
  • Такие колпачки рассчитаны на определенное давление, так что под ваш автомобиль придется искать необходимую модель.

Несомненным достоинством данной системы является простота ее использования, а также возможность самостоятельной установки на автомобиль без каких-либо дополнительных проблем.

Про косвенные системы контроля давления

Данных систем необходимо коснуться из соображений описания всех имеющихся вариантов измерения. Они никак не связаны с датчиками давления. По сути дела, это просто расширение функций ABS. Исходная предпосылка такова — при проколе колеса начинается утечка воздуха, его диаметр уменьшается, скорость вращения увеличивается. Это отклонение от стандартного значения фиксируется электроникой, и выдается сигнал о недостаточном давлении.

Другой подход связан с контролем температуры шины, в шине при проколе увеличивается площадь контакта с дорогой. Это вызывает ее дополнительный нагрев, отклонение значения температуры от установленного значения позволяет сделать вывод о проколе колеса и снижении давления.

Как видно, датчик контроля давления в шинах при косвенных методах измерения вообще не используется, следствием чего будет повышенная погрешность в оценке текущего состояния колеса. Тем не менее, подобные методы применяются достаточно давно и успешно справляются с задачей контроля состояния шин. Несомненным достоинством метода является его простота, а вот недостатком, как уже отмечалось, повышенная погрешность.

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

  • датчик давления воздуха в шинах TPMS;
  • блок электроники;
  • устройство беспроводной передачи и приема данных;
  • монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.

Внешние системы TPMS

Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.

С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.

Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.

Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.

Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.

Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.

Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.

Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).

Внутренние системы контроля давления

Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку

Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.

Внешний вид датчика показан на фото ниже.

Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.

Расположение датчика на колесе показано на фото.

Про установку датчиков системы контроля давления

Выше мы рассмотрели, что такое датчики контроля давления в шинах. При достаточно большом разнообразии подобных систем, возможна их установка самостоятельно. Как это можно сделать, показано на фото ниже:

Обычно датчики приобретаются отдельными наборами, так что надо следовать всем рекомендациям прилагаемой инструкции. Сразу стоит отметить, что установить на диск датчики — не самая сложная часть предстоящей работы. Главная проблема — как их активировать и прописать, но этого мы коснемся немного позже. Так что лучше сразу обратиться в шиномонтаж. Но не в первый попавшийся, а занимаюшийся системами TPMS. Кстати, при обращении в обычные шиномонтажки стоит предупредить мастеров, что в колесах стоят датчики давления, так что с ними надо обращаться осторожно. В противном случае, когда меняется покрышка, существует высокая вероятность повреждения дорогостоящего устройства.

Видео установки датчиков давления

Активация датчиков давления

Это, пожалуй, одна из основных трудностей, связанных с использованием подобных устройств. Когда машины поставляют с родными шинами с завода, у которых уже установлено производителем все необходимое, нет никаких проблем. Все, что нужно, сделано на заводе. Но если кто-то поставил датчики дополнительно своими силами, то могут возникнуть вопросы.

Или в ходе эксплуатации прошла замена резины, с летней на зимнюю, или наоборот. А может быть, поменял колесо на запаску, разные случаются ситуации. Тогда датчики необходимо прописать в блоке управления, указав идентификационный номер и месторасположение. В некоторых случаях это выполняется автоматически, в ряде систем можно воспользоваться смартфоном. Но зачастую процедура является достаточно сложной и требует применения специальных приборов. Так что лучше всего сразу обратиться в специализированные сервисы, в этом случае у самого будет меньше проблем.

Заключение

Датчики давления в шинах повышают безопасность движения. Они позволяют в процессе езды непосредственно контролировать давление в колесах, а при его снижении своевременно принять меры. Благодаря этому будет оперативно выявлен прокол в резине и проведена замена поврежденного колеса.

Видео о привязке и прописке датчиков для различных систем

Хорошая реклама



принцип работы и типы датчиков

Современные автомобили представляют собой сложные технические устройства, состоящие из комплекса взаимосвязанных между собой компонентов. Одним из них является колесо. Оно обеспечивает связь автомобиля с дорогой и является важным элементом, от которого зависит безопасность. Именно поэтому необходимо регулярно проверять давление в шинах.


Спустившая шина не сулит ничего хорошего, она, как и упавшее в ней давление, может существенно повлиять на безопасность. Не секрет, что низкое давление ухудшает управляемость, увеличивает тормозной путь, приводит к неравномерному износу протектора и снижает срок службы шины.

Чтобы упростить процедуру измерения инженеры придумали систему контроля давления в шинах. Она состоит из датчиков и приемника. Датчики давления представляют собой устройства, объединенные в едином корпусе с вентилем или смонтированные на внешней стороне колесного вентиля колпаки. Они предназначены для контроля за давлением воздуха в шине.

Впервые системы контроля давления в шинах появились на американской военной технике в 90-х годах прошлого века. В салоне автомобилей был установлен стрелочный манометр и компрессор, позволяющие снижать давление в шинах для преодоления бездорожья и увеличивать давление при возврате техники на гражданские дороги. Помимо прочего, данная система позволяла обеспечивать непрерывную подачу воздуха в систему при небольших повреждениях шин.

В отечественной технике система подкачки шин нашла широкое применение на автомобилях ГАЗ-66. На нем устанавливались автоматизированные системы позволяющие изменять давление воздуха в шинах с места водителя, как на стоянке, так и на ходу автомобиля, контролировать давление в шинах, а также продолжать движение автомобиля при небольших повреждениях шины.


С 70-х годов в списке дополнительных опций премиальных автомобилей появилась система контроля давления в шинах TPMS (Tire Pressure Monitor System). Сегодня наличие системы контроля давления в шинах является обязательным в ряде европейских и азиатских стран, а также в США.

Принцип работы и типы датчиков

Принцип работы современной электронной системы контроля давления в шинах достаточно прост. Датчики, установленные в шинах, каждые 60 секунд отправляют информацию о давлении управляющему блоку. Он сравнивает полученные данные с заводскими параметрами и отображает их на дисплее в салоне автомобиля. Если уровень давления колеса не соответствует норме, система информирует об этом водителя графическим элементом, текстом и звуковым сигналом.


- Штатные датчики давления устанавливаются заводом изготовителем и выводят данные на экран бортового компьютера автомобиля. Они являются наиболее распространенными.

- Нештатные датчики давления в шинах отличаются от штатных конструкцией передатчиков, которые могут быть внешними и внутренними, и приемником. Приемник совмещает в себе функции дисплея, отображающего полученную с датчиков информацию. Он устанавливается на торпедо или подключается к гнезду прикуривателя.


Важно! Каждый датчик имеет в своей конструкции батарейку, обеспечивающую его бесперебойную работу на протяжении 7-10 лет. Стоит помнить, что батарея не съемная и по истечении этого срока датчик меняется на новый. В связи с разной частотой передачи данных, весом и другими особенностями конструкции следует производить замену только на датчики давления воздуха в шинах, рекомендованные заводом изготовителем.

Как работают датчики давления в шинах?

Автоликбез3 февраля 2017

О том, что снижение давления в шинах негативно влияет на управляемость и устойчивость машины на дороге, знают все автолюбители. Но многие продолжают подкачивать колеса при удобном случае либо заметном проседании скатов, поскольку на частые проверки манометром не хватает времени. Решить вопрос поможет установка датчиков давления в шинах, предупреждающих о возникшей проблеме световым или звуковым сигналом. Это позволит владельцу автомобиля вовремя накачать колесо или отремонтировать его, если случился прокол во время движения.

Разновидности систем контроля шин

Существует несколько видов подобных систем, отличающихся по принципу действия и способу передачи сигнала водителю:

  • колпачки, накручиваемые на головки вентилей;
  • электронные датчики, встраиваемые внутрь скатов;
  • датчики скорости вращения колес, действующие совместно с антиблокировочной системой автомобиля (ABS).

Хотя все перечисленные устройства функционируют по-разному, выполняют они одну задачу: зафиксировать понижение давления и сообщить об этом автомобилисту.

Причем системы контроля не только избавляют хозяина машины от ежедневных проверок с помощью манометра, но и предупреждают о спущенных скатах на ранней стадии, ведь малую просадку резины визуально определить невозможно. Функция полезна при небольших проколах, когда воздух выходит из шины постепенно.

Единственная ситуация, когда подобные устройства оказываются бесполезными, - серьезный прокол либо разрыв покрышки. Тогда воздух выходит очень быстро и водитель чувствует ухудшение управляемости до того, как прибор подаст сигнал. Чтобы выбрать для автомобиля такое следящее устройство, стоит разобраться, как работает датчик давления в шинах той или иной конструкции.

Датчики в виде колпачков

Есть 2 вида приборчиков, накручивающихся на воздушные вентили:

  1. Дешевые колпачки — индикаторы, изменяющие цвет в зависимости от степени наполнения скатов.
  2. Колпачки с радиопередатчиками, посылающие сигналы небольшому прибору с дисплеем, установленному в салоне машины.

Принцип работы разноцветных колпачков простой: пока давление воздуха в колесе соответствует установленному значению, внутри прозрачной колбы виден элемент зеленого цвета. Когда оно снижается на 10%, зеленая вставка сменяется желтой, а при уменьшении на 25% появляется красная. Главный плюс подобных устройств – простота и дешевизна, но есть и недостатки:

  • невысокая точность измерений;
  • чтобы проверить состояние шин, нужно остановиться и обойти автомобиль по кругу;
  • колбы из дешевой пластмассы со временем теряют прозрачность;
  • колпачки не защищены от кражи и повреждений на плохих дорогах.

Приборчик настроен на определенную величину давления, изменить ее нельзя. Поэтому при покупке необходимо подбирать комплект по параметрам, указанным в инструкции по эксплуатации авто.

Вторая разновидность колпачков представляет собой герметичные датчики, совмещенные с радиомодулями (так называемая система TPMS). Они тоже накручиваются на вентили и выполняют измерение с интервалом 2-4 сек., передавая результаты контроллеру. Последний оснащен ЖК-дисплеем, где и отображаются цифровые данные о состоянии шин. Каждый модуль и электронный блок работает от собственного источника питания, чьей емкости хватает минимум на 1 год.

Прибор устанавливается перед водителем в любом удобном месте и выдает довольно точные показания. Хотя подобный комплект обойдется дороже цветных колпачков, он лишен большинства их недостатков. Остается один, но существенный: радиомодули могут банально скрутить или поломать вандалы.

Системы со встроенными измерителями

Принцип работы подобных систем мониторинга давления похож на действие радиодатчиков в виде колпачков. Разница в том, что модули спрятаны внутри скатов и надежно прикреплены к колесным дискам специальными хомутами.

Отсюда появляется множество преимуществ:

  • высокая точность замеров;
  • надежность в работе;
  • элементы защищены от внешних воздействий;
  • устройства позволяют отслеживать состояние шин в режиме реального времени;
  • блок управления способен передавать данные на ваш смартфон либо компьютер после установки соответствующего приложения.

Источники питания радиодатчиков – одноразовые, что является минусом. Но их ресурс достаточно велик – порядка 5 тыс. часов непрерывной работы. Это значит, что новый комплект придется покупать через несколько лет, точный срок службы зависит от условий эксплуатации. Недостаток один – более высокая стоимость оборудования и его установки на авто.

Штатные системы слежения

Автомобили иностранного производства, продающиеся в максимальной комплектации, нередко оснащаются системами слежения за давлением, устанавливаемыми прямо на заводе. Принцип действия следующий: датчики скорости, стоящие на всех колесах, фиксируют изменение количества их оборотов и передают импульсы контроллеру ABS. Тот выполняет расчет и в случае несоответствия заложенным в программу параметрам включает предупредительную лампочку на приборной панели.

Суть способа заключается в том, что спущенный скат немного уменьшается в диаметре и в процессе движения совершает большее число оборотов, чтобы пройти определенное расстояние. Но подобная картина наблюдается и во время прохождения поворотов, поскольку внешнее колесо вращается быстрее внутреннего. Поэтому для корректной работы системы блок управления использует сложную формулу расчета и сравнения, учитывающую обороты всех шин. Позитивные стороны такого мониторинга следующие:

  • схема стоит на машине изначально;
  • надежность и отсутствие источников питания, которые нужно менять;
  • удобство для водителя.

Наряду с очевидными достоинствами есть и недостатки, с чем автомобилисту придется мириться на протяжении всего срока эксплуатации машины. Главный минус – инертность, то есть, электронике требуется некоторое время, чтобы обработать сигналы и определить, какая шина спускает. Отсюда возникают следующие неудобства:

  1. При серьезном повреждении резины система не сразу подаст сигнал о потере воздуха.
  2. После устранения утечки и накачивания ската надо проехать несколько километров со скоростью 30 км/ч (не меньше), чтобы сигнальная лампочка на панели погасла. Поэтому у неопытных автомобилистов часто возникает вопрос, как отключить этот индикатор.
  3. Если из шины улетучилось 5-10% воздуха, то лампа не загорится. Сигнал тревоги появится после падения давления свыше 20%.

Впрочем, датчики и контроллеры постоянно совершенствуются и работа штатных устройств контроля давления улучшается. В последних разработках контроллеры ABS учитывают не только скорость вращения колес, но и температуру окружающей среды и воздуха внутри ската, чтобы правильно рассчитать изменение давления и вовремя подать сигнал.

Как выбрать датчики давления в шинах

Автомобиль со спущенным колесом долго тормозит. При резком повороте его заносит — водить опасно. Наехали на саморез, шина прокололась, не заметили. Сцепления с дорогой нет — авария. Датчики давления в шинах заметят спущенное колесо и предупредят водителя.

На что ставим

В комплект разных моделей кладут определенное количество датчиков давления. Отличается и диапазон измерения — датчики устанавливают на разные виды транспорта:

Поэтому сперва выбираем, для какого транспорта покупаем датчики давления в шинах. Затем определяемся с типом этих датчиков: внешние или внутренние.

Внешние датчики

Удобные. Установить самому легко — на каждое колесо уйдет пара минут. Датчики накручиваются на ниппель и защелкиваются на замок. Заменить севшую батарейку у датчика не составит труда, для этого откручивают колпачок.

Внешние датчики заметные, поэтому привлекают внимание хулиганов — случаи редкие. Их не воруют, потому что продать некому, а использовать самому не получится. От хулиганства защитит замок, но целенаправленную кражу с инструментом не выдержит.

Между датчиком и ниппелем находится резиновая прокладка. Есть вероятность, что из-за нее колесо будет по чуть-чуть спускать шину. В отличие от внутреннего датчика, внешний надавливает на золотник. Поэтому показания могут быть менее точными.

Внутренние датчики

Надежные. Их устанавливают только в автосервисе. Датчики ставят вместо ниппелей, поэтому давление измеряют точно. И выглядят как ниппели — ничем себя не выдают.

Заменить севшую батарейку трудно, потому что она впаяна в корпус датчика — придется колхозить. Благо заряда обычно хватает минимум на 3 года пробега. Модель с внутренними датчиками SteelMate TP-10i проживет 5 лет, а ParkMaster TPMS 4-03 — 8. Внешние датчики работают в среднем 1–2 года, о севшей батарейке предупреждают заранее.

Как показывает давление

Внешние или внутренние датчики— оба бесполезны без экрана. Он наглядно покажет водителю давление в шинах. Экран получает информацию от датчиков по радиосвязи.

Экран с присоской или 3М скотчем крепят к лобовому стеклу и на приборную доску. Они бывают проводные и беспроводные. Проводные экраны питаются от прикуривателя или напрямую от сети автомобиля. У беспроводных моделей есть встроенный аккумулятор или отсек для батареек. Экран с солнечной батареей есть у SteelMate TP-S4I — халявная энергия!

Индикатор в прикуривателе незаметен. Экран мелкий, кнопки мелкие, проводов нет. Бывают простенькие модели, как ARENA TPMS TP200. Или продвинутые — ParkMaster TPMaSter TPMS 4-03.

Смартфон тоже покажет давление в шинах, например, работая вместе с моделью ParkMaster TPMASTER 8886. Датчики передают информацию на фишку-индикатор в прикуривателе, а он — на смартфон по блютузу. Если давление не в порядке, то фишка замигает. Подробную информацию покажет экран телефона. Удобнее него только отдельный экран на присоску или скотч.

Брелок на ключи, вроде ParkMaster TPMaSter TPMS 4-27, носят всегда с собой. Он внешне похож на автомобильный ключ. Экран простой символьный, поэтому заряда батарейки хватит надолго.

Магнитола или внешний монитор тоже покажут информацию от датчиков давления. Для этого покупают модель с видеовходом. Устройство в салоне находится скрытно. Например, модель Blackview TPMS X6 external.

У мотоциклов экран крепят на руль, он работает от встроенной батарейки. Например, модели ParkMaster TPMaSter TPMS 2-02 или Steelmate TPMS-90.

Как не ошибиться

Выбрать датчики давления в шинах просто — устройства узкоспециализированные. Сперва смотрим модель под свою машину — легковой автомобиль, грузовик или мотоцикл. Затем выбираем тип датчика. Внешние датчики менее точны и слабо защищены от вандалов. Внутренние датчики надежные, но установить их сможет только автосервис. Теперь выбираем удобный тип экрана. Мы советуем или выносной экран или модель для смартфона, потому что они универсальные.

Не экономьте на датчиках давления, потому что они помогают ездить безопасно. Не стоит связываться с датчиками давления на Алиэкспрессе. Если будет огрехи с корпусом, — а они будут — то вода и грязь быстро уничтожат датчик. Мы продаем доступные и премиум модели. Они работают надежно.

Как работают датчики давления в шинах?

Размер вашей шины указан на боковине вашей текущей шины и представляет собой последовательность цифр и букв. Самый распространенный размер шин в Великобритании - 205 / 55R16, но существует много вариантов, поэтому важно проверить имеющуюся у вас шину или свериться с справочником по транспортному средству, чтобы убедиться, что установлены шины правильного размера.

Ширина покрышки

Первые три цифры. Отображает ширину шины в миллиметрах.Шина с маркировкой 225 будет иметь размер 225 мм в поперечнике от боковины до боковины.

Соотношение сторон

Четвертая и пятая цифры кода шины, которые следуют сразу за шириной шины. Соотношение сторон или высота профиля боковины шины выражается в процентах от ширины шины. Так, например, соотношение сторон 55 означает, что высота профиля шины составляет 55% от ее ширины.

Диаметр обода

Следующие две цифры представляют размер обода колеса, на который может быть установлена ​​шина.Это также диаметр шины от борта до борта. Таким образом, шина с маркировкой 16 подойдет для 16-дюймового обода колеса.

Номинальная скорость

Рейтинг скорости шины представлен буквой алфавита в конце кода размера шины и указывает на максимальную скоростную способность шины. Шины получают рейтинг скорости на основе серии испытаний, в которых измеряется способность шин выдерживать заданную скорость в течение длительного периода времени.

Выберите рейтинг скорости шины, чтобы узнать максимальную скорость, которую могут поддерживать ваши шины.



Если вы не знаете, какой диапазон скорости вам нужен, обязательно сверьтесь с справочником вашего автомобиля. Выбор более низкого рейтинга скорости, чем рекомендованный производителем транспортного средства, может привести к аннулированию вашей страховки.

.

Как работают системы контроля давления в шинах

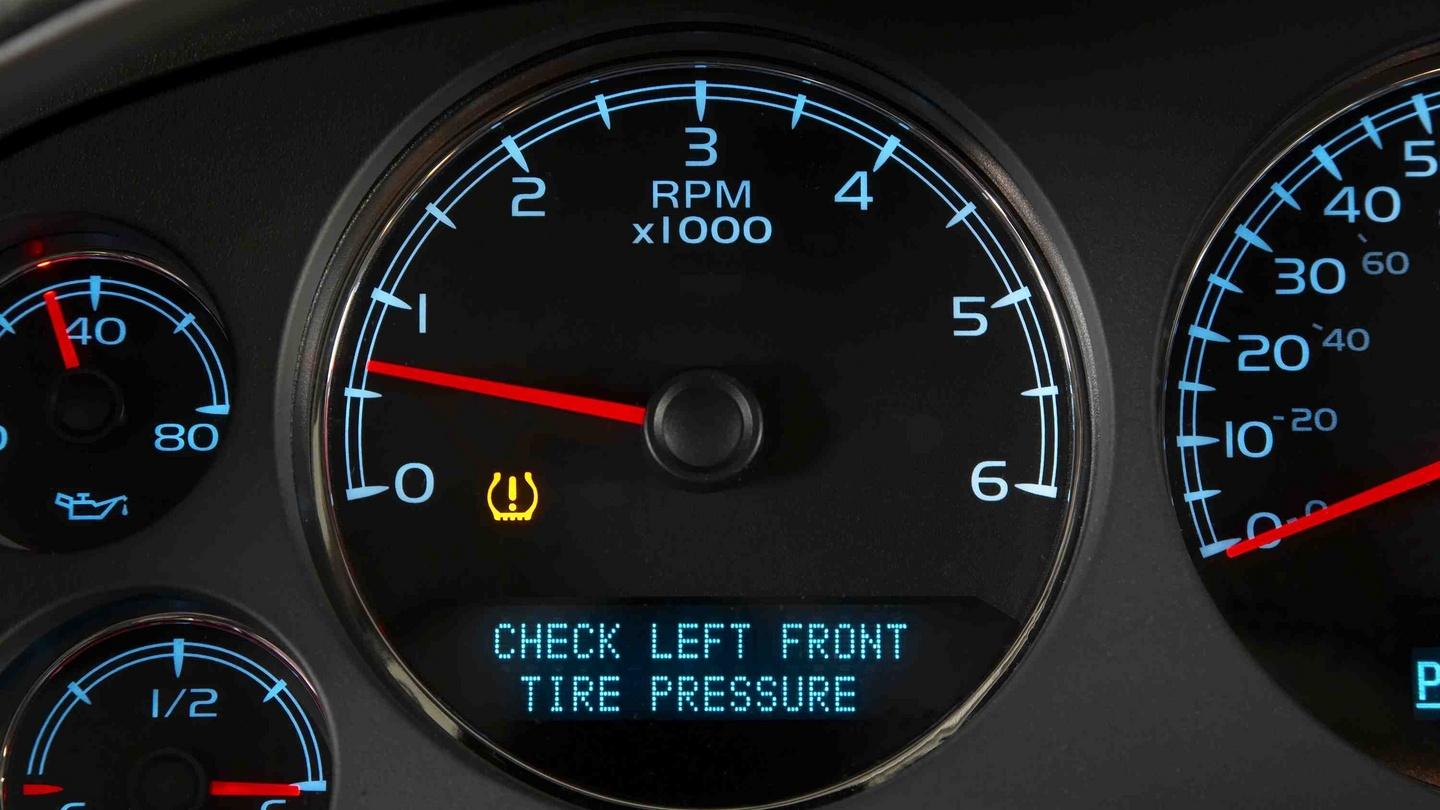

Если у вас есть автомобиль, построенный после 2007 года, у вас работает система контроля давления в шинах. Вы знаете его лучше всего как подковообразный фонарь (на самом деле это стилизованный сплющенный протектор и боковина шины) с восклицательным знаком в центре. Это также свет, который может доставить вам вред, загораясь и выключаясь в необъяснимое время, а иногда и сигнализируя о дорогой поездке в автосалон.

Но этот световой индикатор - видимая часть более крупной системы контроля давления, и она здесь, чтобы помочь.Когда он включен, он говорит вам, что вашим шинам нужен воздух.

Объявление

Различные системы контроля давления в шинах (или TPMS ), используемые автопроизводителями, предназначены для контроля давления воздуха в шинах автомобиля. Идея TPMS в первую очередь связана с безопасностью - недостаточно накачанные шины обеспечивают менее стабильную езду и более подвержены возможным выбросам. Обращая внимание на «событие недостаточного накачивания», система может побудить водителя накачать шину (или шины) до надлежащего уровня.

Датчики в шине или в автомобиле отправляют информацию одному или нескольким модулям в автомобиле. Эти модули запрограммированы с учетом ряда допустимых обстоятельств. Для прямого контроля давления в шинах оно часто составляет от 28 до 35 фунтов на квадратный дюйм (psi) воздуха в шине.

Этот довольно невинный свет имеет трагическое происхождение. В конце 1990-х годов более 100 погибших в автомобильной промышленности были приписаны шинам Firestone, которые потеряли свой протектор, когда они эксплуатировались с недостаточным накачиванием, а трение привело к чрезмерному нагреву шин.Шины лопнули или расслоились, что привело к опрокидыванию транспортных средств, на которых они находились. Большинство этих автомобилей принадлежали Ford Explorers, и много раз один или несколько пассажиров умирали.

Погибшие привели к двум крупным изменениям в автомобильной промышленности. Первым был Закон об улучшении отзыва транспортных средств, отчетности и документации (TREAD Act). Закон, позже подписанный в законе, требовал отслеживания и реагирования на любые возможные знаки опасности от транспортных средств, которые потребовали бы отзыва или представляли угрозу безопасности.

Вторым важным дополнением стало требование наличия системы TPMS на всех автомобилях, построенных после 2007 года в США. Как и в случае с большинством быстро вносимых изменений, были проблемы с системами. Но по мере совершенствования технологий и совершенствования работы систем инженеры становятся более плавными и надежными.

Прочтите и узнайте, как системы на самом деле видят вашу шину, что они видят и как ваш автомобиль реагирует на эту информацию.

.

TPMS: Система контроля давления в шинах

Узнайте, почему TMPS является важной функцией вашего автомобиля, и научитесь его читать.

Что такое TPMS?

Система контроля давления в шинах (TMPS) - это электронная система в вашем автомобиле, которая контролирует давление воздуха в шинах и предупреждает вас, когда оно становится опасно низким.

Почему в автомобилях есть TPMS?

Чтобы помочь водителям осознать важность безопасности давления в шинах и технического обслуживания, Конгресс принял закон TREAD, который требует, чтобы большинство автомобилей, выпущенных после 2006 года, были оснащены TPMS.

Как работает система контроля давления в шинах?

Сегодня используются два разных типа систем: Direct TPMS и Indirect TPMS.

Direct TPMS использует датчик, установленный в колесе, для измерения давления воздуха в каждой шине. Когда давление воздуха падает на 25% ниже рекомендованного производителем уровня, датчик передает эту информацию в компьютерную систему вашего автомобиля и включает световой индикатор на приборной панели.

Indirect TPMS работает с датчиками скорости вращения колес антиблокировочной тормозной системы (ABS) вашего автомобиля.Если давление в шине низкое, она будет катиться с другой скоростью, чем другие шины. Эта информация фиксируется компьютерной системой вашего автомобиля, которая включает световой индикатор приборной панели.

Каковы преимущества TPMS?

TPMS уведомляет вас, когда давление в шинах вашего автомобиля низкое или спускается. Помогая поддерживать надлежащее давление в шинах, TPMS может повысить вашу безопасность на дороге, улучшив управляемость вашего автомобиля, уменьшив износ шин, уменьшив тормозной путь и повысив экономию топлива.

Оборудован ли мой автомобиль системой контроля давления в шинах?

Ваш автомобиль оснащен системой TPMS, если на приборной панели загорается сигнальная лампа «низкого давления в шинах», когда ключ повернут в положение «включено».

Что мне делать, если загорается индикатор предупреждения?

Проверьте давление воздуха в шинах и накачайте любую шину с низким давлением (в соответствии с рекомендациями производителя). Когда шина находится под надлежащим давлением, индикаторная лампа должна погаснуть.

При необходимости замените шину запасной шиной и посетите местный магазин Tyres Plus для необходимого ремонта или замены.Они проверит давление в шинах вашего автомобиля и проведут системный тест на всех ваших датчиках в шинах, чтобы диагностировать проблему. Как только наши специалисты решат проблемы с шинами вашего автомобиля, они порекомендуют вам надлежащее обслуживание, чтобы вы могли безопасно вернуться на дорогу.

Почему обслуживание шин с помощью Direct TPMS стоит дороже?

Шины

, оборудованные Direct TPMS, стоят немного дороже в обслуживании, чем шины без оборудования, поскольку для надлежащего ухода требуются дополнительные детали и труд. Ремонтный комплект клапана, который включает сердечник клапана, колпачок, гайку и уплотнительное кольцо (уплотнение), необходимо всегда заменять при демонтаже шины для обслуживания или замены.Также требуется специальный инструмент TPMS и дополнительное время для проверки и сброса системы датчиков.

.Преимущества

и как работает TPMS

Основные функции системы контроля давления в шинах (TPMS) - контролировать давление в шинах и отправлять водителю информацию в реальном времени. Основная цель использования такой системы - избежать некоторых опасных ситуаций, таких как дорожно-транспортные происшествия, нестабильное состояние шин, повышенный износ шин и низкая экономия топлива. Многие водители могут задаться вопросом: как работает TPMS ? Прежде чем дать четкий ответ о работе системы, мы должны ознакомиться с некоторыми преимуществами TPMS.

Уникальные преимущества системы контроля давления в шинах

Прежде чем дать четкий ответ о работе системы на вопрос: « Как работает TPMS ?», Мы должны рассмотреть некоторые преимущества TPMS.

Из шины вытекает не только воздух для прокола, но и естественный. Итак, если вы не проводите регулярное техническое обслуживание, ожидайте, что ваши шины, даже новые, будут протекать как минимум на 10% от первоначального давления в течение одного года. Шина будет обеспечивать надлежащее обслуживание только при правильном давлении в шине .Недокачанные шины могут создать множество проблем, а в тяжелых случаях даже сами разрушиться. Система датчика давления в шинах имеет свои уникальные преимущества. Давайте сначала кратко обсудим их:

Увеличивает срок службы шин

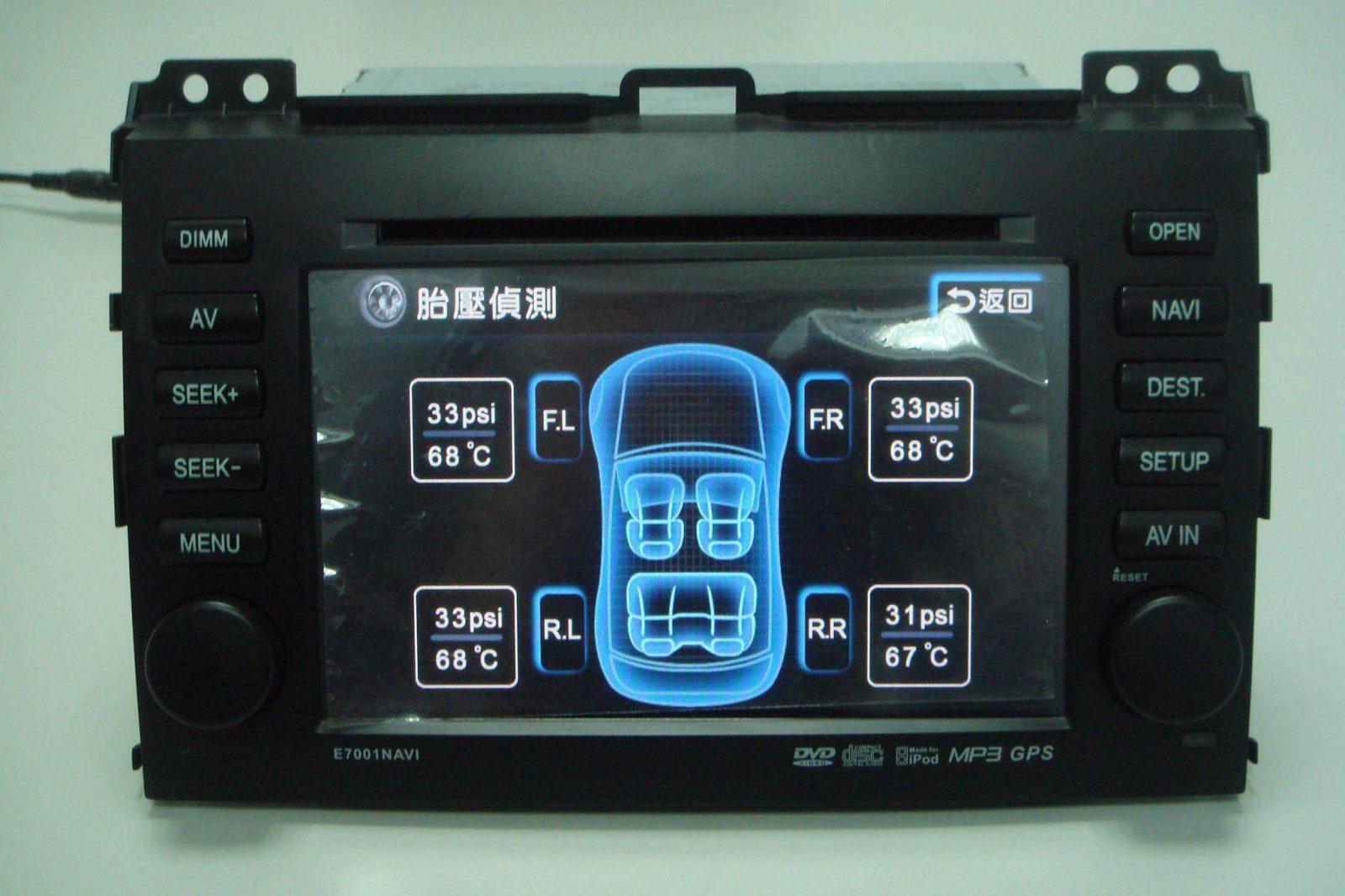

tire pressure monitoring system Срок службы шин очень важен

Основная причина выхода из строя шин - это недостаточно накачанные шины. Такое состояние может привести к термической и механической перегрузке, что в конечном итоге приведет к поломке каркаса, разделению слоев, повреждению боковин или разрушению шины.Так, датчик давления воздуха в шинах убережет вас от подобных аварий, отправляя данные в реальном времени.

Однако недостаточная накачка - не единственная причина внезапного отказа шин. Вышеупомянутые условия также могут возникать из-за удара по выбоинам или острым предметам во время движения по дорогам. TPMS не может обнаружить симптомы, если уровень давления падает из-за любого такого повреждающего инцидента.

Повышает топливную экономичность

Недокачанные шины приводят к потере огромного количества топлива.Уровень брака составляет почти 10%, что означает, что шина с меньшим накачиванием на 10% будет на 1% менее экономична. Таким образом, поддержание давления в шинах на должном уровне увеличит пробег за счет снижения расхода топлива.

Повышает экономическую эффективность

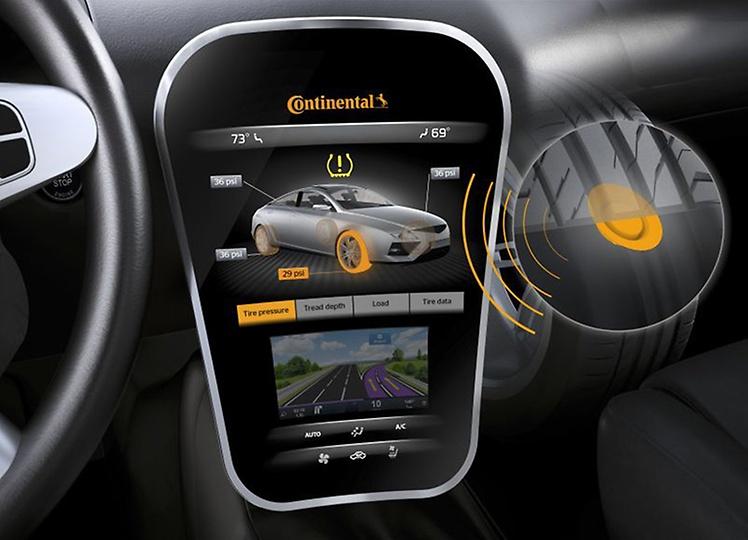

tire pressure monitoring system С TPMS

водители могут сэкономить много грошей в карманах. Система контроля давления в шинах сэкономит ваши деньги во многих отношениях. Это сократит дорогостоящие часы простоя и сэкономит деньги, которые вам придется потратить на ремонт поврежденных шин.

Кроме того, он также экономит деньги, сжигая меньше бензина и тем самым увеличивая расход топлива.

Повышает безопасность дорожного движения

Недокачанные шины могут привести к непредсказуемым характеристикам движения на высоких скоростях. По этой причине они могут вызвать несчастные случаи из-за внезапного отказа. Фактически, они напрямую связаны со многими травмами и смертельными исходами в год в результате дорожно-транспортных происшествий. Система TPMS непрерывно контролирует давление в шинах, чтобы водитель знал, когда пора посетить автомастерскую.

Пневматические шины обеспечивают лучшую устойчивость даже при движении на высоких скоростях. Они также обеспечивают лучшее торможение и эффективность управления. В результате вы можете рассчитывать на большую безопасность в повседневных дорожных ситуациях.

Повышает экологическую безопасность

Пневматические шины тоже экологически чистые. Если ваши шины недостаточно накачаны, они будут выделять в воздух больше окиси углерода, чем средний уровень. Таким образом, TPMS поможет снизить выбросы углекислого газа.

Таким образом, система контроля давления в шинах экономит не только ваши деньги и время, но иногда и вашу жизнь, предотвращая дорожно-транспортные происшествия.

ПОДРОБНЕЕ:

Как работает TPMS?

Поскольку преимущества системы контроля давления в шинах различны, многие люди могут задаться вопросом: как работает TPMS?

Непрямая TPMS

how does TPMS work Электронные мониторы сообщат вам, если есть какие-либо проблемы.

Как следует из названия, косвенная система TPMS не отвечает ни на какие датчики физического давления.В этой рабочей функции автомобили будут измерять давление воздуха, отслеживая скорость вращения колеса, а также другие сигналы за пределами шин.

Системы интерпретируют размер шины, так как спущенная шина, очевидно, меньше, чем шина с надлежащим накачиванием.

.

Как работает датчик давления в шинах VW?

Как работает датчик давления в шинах VW?

Зима приближается, а это значит, что скоро будут резкие перепады температур. При смене сезонов водителям следует помнить о том, что любое изменение температуры может повлиять на давление воздуха в шинах вашего автомобиля. К счастью, большинство новых автомобилей (в основном тех, которые были выпущены после 2008 года) оснащены системой контроля давления в шинах или TPMS. Это, конечно, относится к новым автомобилям Volkswagen, поэтому каждый раз, когда давление в шинах вашего VW опускается ниже 25% от идеального, система предупреждает водителя, отображая сигнальную лампу на приборной панели.Итак, , как именно работает датчик давления в шинах VW ?

Подробнее: Узнайте больше о сигнальных огнях Volkswagen с восклицательным знаком

Как и большинство автомобильных запчастей, шины со временем изнашиваются. Этот износ может произойти раньше, чем позже, если давление в шинах остается низким в течение длительного периода времени. Каждый раз, когда давление в шине низкое, резина снаружи растягивается. Чем больше машина работает на шине с низким давлением, тем больше растягивается резина.Через некоторое время резина на шине растягивается за пределы нормы, и заполнение шины воздухом для восстановления нормального давления в шине не решит эту проблему. Любая шина с чрезмерно растянутой резиной является слабой и склонной к разрыву гораздо легче, чем шина в хорошем состоянии. Если до этого дойдет, следует заменить очень слабые шины.

Вот почему вы всегда должны знать, когда давление в шинах ниже нормального. Поддержание стабильного давления - это способ продлить срок службы шины в хорошем состоянии.Здесь на помощь приходит система контроля давления в шинах. Volkswagen TPMS является косвенной системой, то есть она не измеряет давление в шинах напрямую. Вместо этого TPMS использует антиблокировочную тормозную систему автомобиля, чтобы отслеживать это.

Система контроля давления в шинах смотрит на датчики скорости вращения колес с АБС и использует эту информацию для отслеживания скорости вращения шин. Каждый раз, когда давление в шине ниже, она будет катиться с другим числом оборотов на милю, чем шины с правильным давлением в шинах.Если скорость вращения одной шины кажется неправильной по сравнению с остальными, TPMS предупредит водителя о том, что в одной из шин низкое давление.

Система контроля давления в шинах оборудована на всех новых моделях Volkswagen. Если вы хотите узнать больше о функции TPMS или других функциях безопасности, не стесняйтесь обращаться к нашим сотрудникам здесь, в нашем представительстве в Сэйвилле, Нью-Йорк.

.

Смотрите также
